Produktübersicht
Der Kabel- und Antennenanalysator der Serie Ceyear 3681 deckt einen Frequenzbereich von 300 kHz bis 9 GHz ab und ermöglicht die Messung von Parametern wie Kabeldämpfung, VSWR und Rückflussdämpfung. Darüber hinaus können mithilfe der Fehlerortungsfunktion auf Basis von VSWR oder Rückflussdämpfung auch kleinere Unregelmäßigkeiten erkannt und potenzielle Fehler frühzeitig lokalisiert werden.

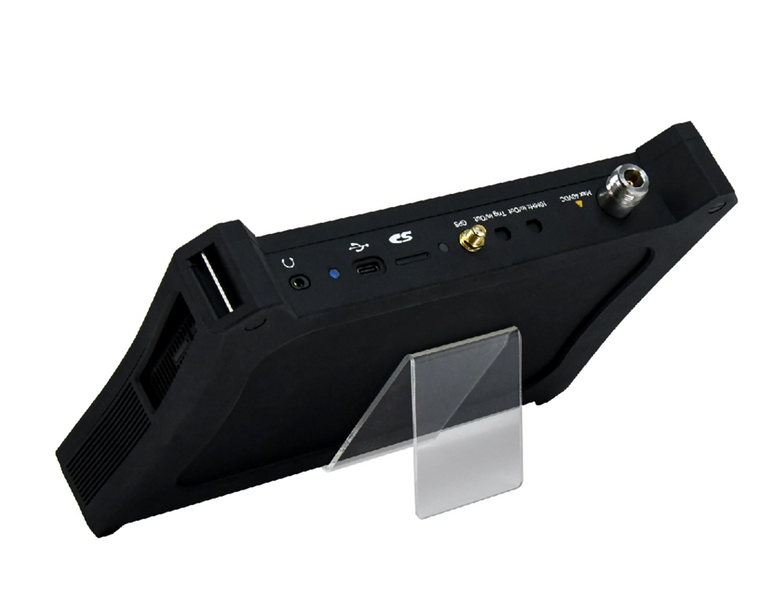

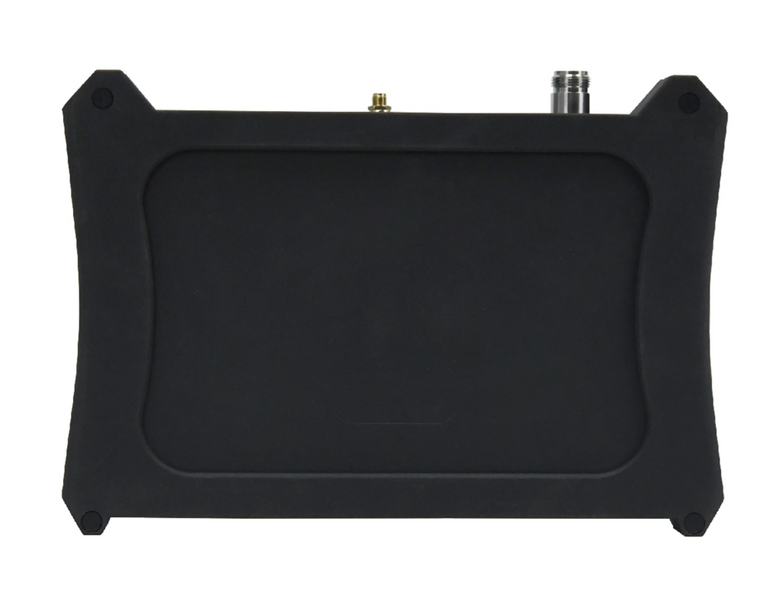

Das Modell 3681B zeichnet sich durch ein kompaktes und leichtes Design aus, das einen einfachen Transport sowie komfortable Messungen auch in beengten Umgebungen ermöglicht. Das 10,1-Zoll-LCD-Touchdisplay bietet eine intuitive Benutzeroberfläche und erhöht die Effizienz bei Messungen im Feld.
Der Kabel- und Antennenanalysator 3681BU arbeitet über eine USB-3.0-Buskommunikation. Dank seiner kompakten, effizienten und flexiblen Bauweise eignet er sich besonders für Anwendungen mit hohen Anforderungen an Mobilität und Portabilität, beispielsweise bei der Prüfung von Kommunikationssystemen und HF-Komponenten. Darüber hinaus ist er für automatisierte Messsysteme mit hohen Anforderungen an Prüfeffizienz geeignet.
Hauptmerkmale
- Praxisgerechte Antennen- und Speiseleitungsanalyse
Messung von Rückflussdämpfung und 1-Port-Kabeldämpfung
Distance-to-Fault-(DTF)-Funktion zur Fehlerortung
TDR-Kabelanalyse zur Bestimmung der Position und Art eines Fehlers, beispielsweise Kurzschluss oder Unterbrechung
- Unterstützung integrierter Kalibrierung
Ein-Tasten-Kalibrierung ohne externes Kalibrierkit ermöglicht eine höhere Messeffizienz
- Flexible Funktionen für optische Zeitbereichsreflektometrie und optische Leistungsmessung
Optisches Zeitbereichsreflektometer (OTDR):
Fasertyp: G.652, Singlemode 9/125
Wellenlängen: 1310 nm ± 20 nm und 1550 nm ± 20 nm
Dynamikbereich: typisch 38 dB
Optischer Leistungsmesser:
Kalibrierwellenlängen: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
Messbereich: typisch -50 dBm bis +20 dBm
Gemeinsamer optischer Anschluss mit dem OTDR

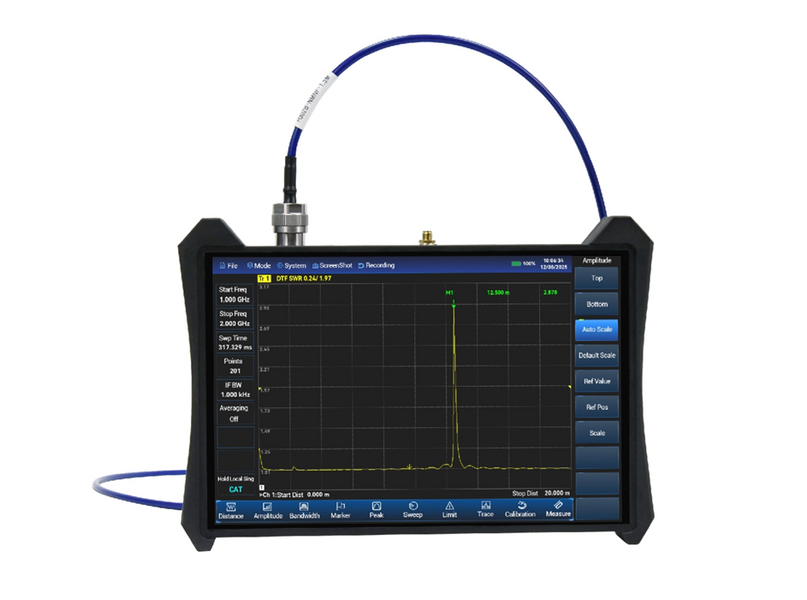

10,1-Zoll-LCD mit kapazitivem Touchscreen und Unterstützung für das Verschieben von Markern per Touch-Bedienung
8 unabhängige Marker, 4 Anzeigefenster und 8 Messkurven
- Hohe Eignung für den Feldeinsatz
Betriebstemperatur: -10 °C bis +55 °C
Lagertemperatur: -40 °C bis +70 °C
Gewicht des 3681B ohne Akku: ca. 1,3 kg
Gewicht des 3681BU: ca. 0,4 kg
Drei Anzeigemodi: Standard, Outdoor und Nacht
Integrierter Lithium-Ionen-Akku mit hoher Kapazität und einer typischen Betriebsdauer von 4 Stunden
