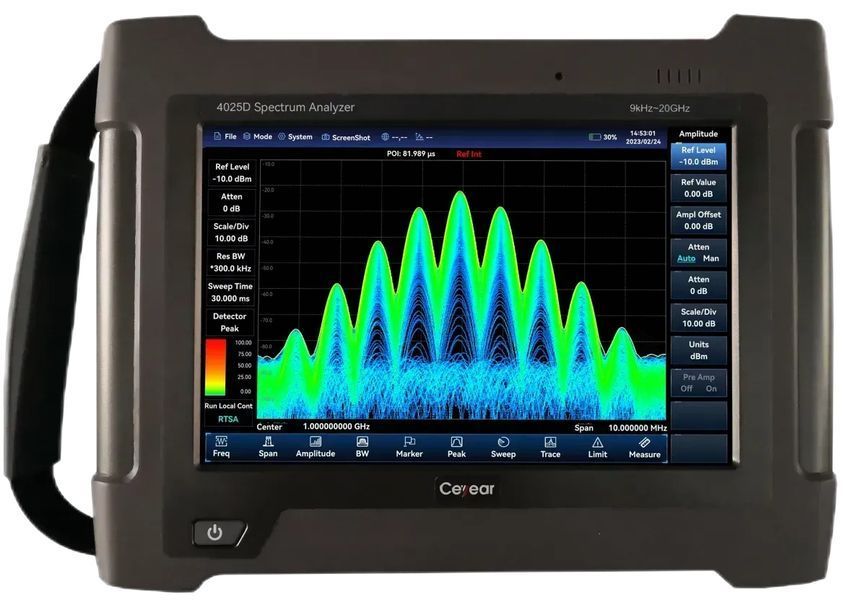

Ceyear 4025-Serie Spektrumanalysatoren
Der Ceyear Spektrumanalysator der Serie 4025 ist eine neue Generation leistungsstarker, handgeführter Spektrumanalysatoren mit einem Frequenzmessbereich von 9 kHz bis 54 GHz. Er wird hauptsächlich für die Installation und Inbetriebnahme drahtloser Kommunikationsgeräte im Feld, für Wartung, Störungserkennung und ähnliche Anwendungen eingesetzt. Das Gerät ist kompakt, leicht, besonders umweltbeständig, flexibel in der Stromversorgung und einfach zu bedienen.
Der Spektrumanalysator 4025 bietet zahlreiche Betriebsmodi, darunter Spektrumanalyse in Echtzeit, Interferenzanalyse, Kanalscanner, Feldstärkemessung, USB-CW- und Spitzenleistungsmessung, AM/FM/PM-Analyse sowie Standortanalyse. Darüber hinaus unterstützt er intelligente Messfunktionen wie Kanalleistung, belegte Bandbreite, Nachbarkanalleistung, Spektrum-Emissionsmaske, Träger-Rausch-Verhältnis, harmonische Verzerrung, Störemissionsmaske sowie Indoor-/Outdoor-Kartenabdeckung.
Der Analysator unterstützt Schnittstellen wie LAN, USB, MicroSD-Karte und Wi-Fi. Das Gerät ist mit einem 10,1-Zoll-kapazitiven Touchscreen ausgestattet, der das Ziehen von Markern sowie das Verschieben und Skalieren von Frequenz- und Amplitudenparametern ermöglicht.
Das Produkt eignet sich für Anwendungen in der Mobilkommunikation, Satellitenkommunikation, Radardetektion, Mikrowellenkommunikation, Vor-Ort-Inbetriebnahme, Installation und Wartung elektronischer Aufklärungs- und Gegenmaßnahmenausrüstung, Peilung von Störquellen, Kartenpositionierung sowie Prüfung transienter, zeitveränderlicher Signale.
Hauptmerkmale
Frequenzbereich:
9 kHz bis 54 GHz; der Niederfrequenzbereich kann auf 5 kHz erweitert werden. Für das gesamte Frequenzband sind Vorverstärker verfügbar.
HF-Leistungsdaten:
DANL: ≤ -165 dBm/Hz
2 MHz – 2 GHz, Vorverstärker eingeschaltet, typ. für Modelle 4025A/B/D
DANL: ≤ -163 dBm/Hz
2 MHz – 2 GHz, Vorverstärker eingeschaltet, typ. für Modelle 4025E/G/K
SSB-Phasenrauschen:
≤ -113 dBc/Hz bei 100 kHz Offset und 1 GHz Trägerfrequenz, typ.
≤ -108 dBc/Hz bei 100 kHz Offset und 10 GHz Trägerfrequenz, typ.
TOI: +16 dBm bei 900 MHz, typ.
Gesamt-Amplitudenunsicherheit: 1,0 dB, typ.
Schnelle Sweep-Geschwindigkeit:
Sweep-Zeit < 33 ms bei 20 GHz Span und 3 MHz RBW
Sweep-Zeit < 4 s bei 1 GHz Span und 1 kHz RBW im schnellen FFT-Sweep-Modus
Mehrere Messfunktionsmodi:
Spektrumanalysator, Interferenzanalysator mit Spektrogramm und RSSI, Kanalscanner, Feldstärkemessung, USB-CW-Leistungsmessung, USB-Spitzenleistungsmessung, AM/FM/PM-Analyse, Standortanalyse, Echtzeit-Spektrumanalysator mit DPX- und Spektrogramm-Anzeige, 2G/4G/5G-Demodulationsanalyse, IQ-Analyse, Time-Gate-Scanning und weitere Funktionen.
Intelligente Messfunktionen:
Kanalleistung, belegte Bandbreite, Nachbarkanalleistung, Spektrum-Emissionsmaske, Träger-Rausch-Verhältnis, harmonische Verzerrung, Störemissionsmaske, Indoor-/Outdoor-Karte, Gated Sweep usw. Das Gerät unterstützt GPS-/Beidou-Positionierung sowie eine frequenzdisziplinierte Referenzfunktion für den internen Quarz. Die typische Frequenzreferenzgenauigkeit nach GPS-Lock-Kalibrierung kann ±10 ppb erreichen.
Schnittstellen und Zusatzanschlüsse:
10-MHz-Referenzeingang und -ausgang, GPS-/Beidou-Antennenanschluss, Zero-Span-ZF-Ausgang, Wi-Fi, LAN, USB, MicroSD und weitere Schnittstellen.
Benutzerfreundliche Bedienung:
10,1-Zoll-LCD mit kapazitivem Touchscreen, 6 unabhängige Marker, Unterstützung für Marker-Dragging sowie Ziehen und Skalieren von Frequenz- und Amplitudenparametern, Signal-Tracking und Peak-Tracking, 3 Anzeigespuren und 6 Detektionsmethoden: Normal, Peak, Negative Peak, Sample, Average und RMS.
Hervorragende Feldtauglichkeit:
Hohe Umweltbeständigkeit mit Betriebstemperatur von -20 °C bis +55 °C und Lagertemperatur von -50 °C bis +70 °C. Das Gerät wiegt inklusive Akku ca. 3,5 bis 3,8 kg. Es unterstützt drei Anzeigevarianten: Standard, Schwarz-Weiß und Nachtsicht. Der integrierte Lithium-Ionen-Akku ermöglicht eine typische Betriebsdauer von 3 bis 4 Stunden.
Optionale Feldtest-Zubehörteile:
USB-CW-Leistungssensoren, USB-Spitzenleistungssensoren, Rundstrahlantennen, Richtantennen, USB-E-Kompass, EMI-Nahfeldsonden, Kfz-Ladegeräte, Smart Battery Charging Base und weitere Zubehörteile.
Messmodi und Optionen
Spektrumanalysator-Modus
Die Spektrumanalysator-Funktion des 4025 ist standardmäßig mit Testfunktionen wie Kanalleistung, belegte Bandbreite, Nachbarkanalleistung, Spektrum-Emissionsmaske, Träger-Rausch-Verhältnis, Audiodemodulation, harmonische Verzerrung, Mehrträger-Nachbarkanalleistung und weiteren Funktionen ausgestattet. Sie zeichnet sich durch hohe Messempfindlichkeit, schnelle Sweep-Geschwindigkeit, großen Dynamikbereich und gutes Phasenrauschen aus.
Der 4025 verfügt über eine Vielzahl integrierter, vordefinierter Signalstandards, die direkt abgerufen werden können. Er unterstützt Noise Marker und Frequenzzählerfunktionen, kann 3 Spuren gleichzeitig anzeigen und bietet verschiedene Detektionsmethoden wie Normal, Peak, Negative Peak, Sample, Average und RMS. Außerdem werden Signal-Tracking und Peak-Tracking unterstützt.
Interferenzanalysator-Modus — Option
Die Interferenzanalysator-Option bietet Spektrummessung, Spektrogramm und RSSI-Messung. Das Spektrogramm nutzt eine dreidimensionale Darstellung von Frequenz, Amplitude und Zeit, wodurch periodische oder intermittierende Signale leicht beobachtet werden können. Unterschiedliche Farben im Spektrogramm zeigen die Stärke der Signalamplitude. RSSI wird hauptsächlich verwendet, um die Leistungsänderung eines Punktfrequenzsignals über einen bestimmten Zeitraum zu messen. Sowohl Spektrogramm- als auch RSSI-Messungen unterstützen die automatische Signalspeicherung.
Kanalscanner-Modus — Option
Der Kanalscanner-Modus ermöglicht die Messung der Signalleistung mehrerer Kanäle. Die Signalleistung wird als Balkendiagramm oder Tabelle dargestellt. Es können bis zu 20 Kanäle gemessen werden. Je nach Konfiguration der Kanäle stehen drei Messmodi zur Verfügung: Kanalscanner, Frequenzscanner und Listenscanner. In allen Modi können Bandbreite und Anzahl der Kanäle eingestellt werden.
AM/FM/PM-Analysator-Modus — Option
Der AM/FM/PM-Analysator-Modus ermöglicht die Darstellung von AM-, FM- und PM-modulierten Signalen sowie die Analyse der zugehörigen Parameter.
HF-Spektrum:
Ähnlich wie im Spektrumanalysator-Modus wird das Spektrum des modulierten Signals angezeigt, und die belegte Bandbreite kann gemessen werden.
Audiospektrum:
Zeigt das Spektrum des demodulierten Audiosignals an.
Audio-Wellenform:
Zeigt die Wellenform des demodulierten Audiosignals im Zeitbereich an.
Parameteranalyse:
Messung und Analyse von Trägerleistung, Demodulationsrate, Trägerfrequenzabweichung, Modulationstiefe bei AM, Modulationsfrequenzabweichung bei FM, SINAD, Modulationsverzerrung, gesamter harmonischer Verzerrung und weiteren Parametern.
USB-CW-Leistungsmesser — Option
Der USB-Leistungsmesser kann CW-Signalleistung bis zu 40 GHz mit externen USB-Leistungssensoren der Serien 87230/87231/84232/87233 messen.
USB-Spitzenleistungsmesser — Option
Der 4025 Spektrumanalysator kann über eine USB-Schnittstelle mit USB-Spitzenleistungssensoren der Serien 87234D/E/F/L verbunden werden. Dadurch können HF-/Mikrowellensignale bis zu 67 GHz gemessen und Pulsleistungsmessungen in einem großen Dynamikbereich durchgeführt werden.
Feldstärkemessung — Option
Der 4025 Spektrumanalysator kann mit tragbaren Antennen für Feldstärkemessungen verwendet werden und findet breite Anwendung bei der Überwachung elektromagnetischer Umgebungen sowie im Funkmanagement. Antennendateien können direkt geladen oder Antennenfaktoren manuell definiert werden.
Feldstärkemessungen können in drei Modi durchgeführt werden: Punktfrequenzmessung, Frequenzscan und Listenscan. Bei der Punktfrequenzmessung wird eine einzelne Frequenz eingestellt, um Frequenzabweichung, Amplitude und Feldstärke des aktuellen Signals zu beobachten. Beim Frequenzscan werden Startfrequenz, Schrittweite und Anzahl der Scanpunkte eingestellt, um Amplitude und Feldstärke in einem Frequenzbereich zu analysieren. Beim Listenscan wird eine zuvor erstellte oder gespeicherte Liste verwendet, um Amplitude und Feldstärke definierter Frequenzpunkte zu messen.
Standortanalyse-Modus — Option
Die Standortanalyse-Option erfordert eine Richtantenne, einen USB-E-Kompass sowie GPS-/Beidou-Optionen, um direkte Störsignalpeilung, horizontale Scan-Peilung und kartenbasierte Kreuzpeilung durchzuführen. Bei Verwendung der ZE9080-Antenne mit Handgriff ist keine separate Konfiguration erforderlich, da ein elektronischer Kompass integriert ist.
Echtzeit-Spektrumanalysator-Modus — Option
Der 4025 Spektrumanalysator verfügt über eine Echtzeit-Spektrumanalysefunktion, die vor allem zur Erfassung und Analyse transienter, zeitveränderlicher Signale und Burst-Signale verwendet wird. Die Echtzeit-Analysebandbreite beträgt bis zu 40 MHz oder 120 MHz. DPX- und Spektrogramm-Messfunktionen für transiente Signale werden unterstützt.
Outdoor-Karte — Option
Die Outdoor-Map-Option ist eine Messfunktion im Spektrumanalysator-Modus. Sie ermöglicht RSSI- und Nachbarkanalleistungsverhältnis-Messungen, wobei die Testergebnisse in Echtzeit basierend auf Zeit oder Entfernung auf einer Karte markiert werden. Die auf der Karte markierten Testergebnisse können im Gerät gespeichert und später wieder aufgerufen werden.
Indoor-Karte — Option
Die Indoor-Map-Option ermöglicht RSSI- und Nachbarkanalleistungsverhältnis-Messungen in Innenräumen. Da GPS-Signale in Innenräumen nicht empfangen werden können, muss der Benutzer die Position manuell verschieben und die Messergebnisse auf der Karte markieren. Die markierten Testergebnisse können gespeichert und später angezeigt werden. Eine spezielle Software, die in der Option enthalten ist, ermöglicht die Umwandlung eines Grundrisses im Bildformat in eine Kachelkarte zur Speicherung im Gerät.
Time-Gate-Funktion — Option
Die Time-Gate-Scanning-Funktion wird zur Störungserkennung bei zeitgeteilten Signalen verwendet. Sie besteht aus einem Zeitbereichsfenster und einem Frequenzbereichsfenster. Im Zeitbereichsfenster können durch Einstellung von Delay und Length Signale innerhalb eines bestimmten Zeitintervalls ausgewählt werden. Die Frequenzbereichsergebnisse der ausgewählten Signale werden anschließend im Frequenzbereichsfenster angezeigt.
Durch die Einstellung von Delay und Length kann beispielsweise ein Uplink-Signal isoliert werden, wodurch Downlink-Signale „herausgefiltert“ werden können. Dies erleichtert die Suche nach Störsignalen.
Umfassende intelligente Messfunktionen
Kanalleistung
Belegte Bandbreite
Nachbarkanalleistungsverhältnis
Spektrum-Emissionsmaske
Träger-Rausch-Verhältnis
Harmonische Verzerrung
Störemissionsmaske
Peak-Liste
Mehrere HF- und Zusatzschnittstellen
Typische Anwendungen
Umfassende Feldbewertung elektronischer Geräte
Der 4025 Spektrumanalysator bietet zahlreiche Vorteile wie hohe Leistung, schnelle Sweep-Geschwindigkeit, vielfältige Testfunktionen und einfache Bedienung. Dank handgeführtem Design, kompakter Bauweise, geringem Gewicht, hoher Umweltbeständigkeit und Akkubetrieb eignet er sich für die Installation, Inbetriebnahme und Wartung verschiedenster elektronischer Geräte im Feld, darunter Radar-, Kommunikations-, elektronische Gegenmaßnahmen-, elektronische Aufklärungs- und Präzisionsführungssysteme.
Feldtests und Diagnose von Sendern und Empfängern
Der 4025 Spektrumanalysator bietet verschiedene Messmodi wie Spektrumanalysator, Echtzeit-Spektrumanalysator, Interferenzanalysator, AM/FM/PM-Analysator, Leistungsmesser, Kanalscanner und Feldstärkemessung. Zusätzlich verfügt er über intelligente Messfunktionen wie Kanalleistung, belegte Bandbreite, Nachbarkanalleistungsverhältnis, Träger-Rausch-Verhältnis, Störmaskenmessung und harmonische Verzerrung.
Damit bietet das Gerät umfassende Spektrumanalyse- und Diagnosefunktionen für Feldtests von Sendern und Empfängern.
Breitbandige Spektrumüberwachung und Störungsidentifikation
Der 4025 Spektrumanalysator kann zur Erfassung elektromagnetischer Umgebungen, Analyse von Funkstörungen, Bewertung elektromagnetischer Hintergrundbedingungen, Spektrumüberwachung und Identifizierung illegaler Kanalsignale verwendet werden. Dies erfolgt mithilfe externer Rundstrahl- oder Richtantennen.
Darüber hinaus kann das Gerät komplexe Signale wie zeitgeteilte Mehrfachzugriffssignale und transiente, zeitveränderliche Signale mithilfe von Gated Sweep und Echtzeit-Spektrumanalyse prüfen.
