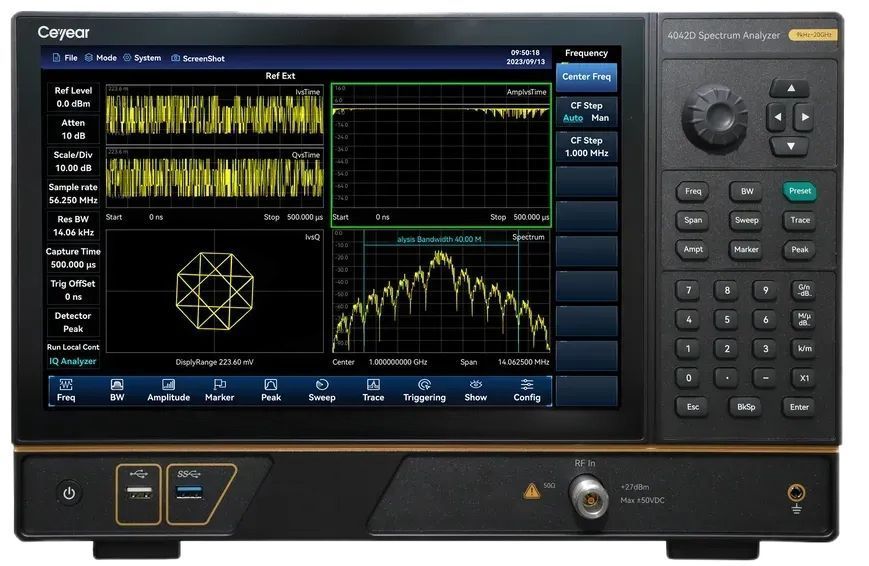

Ceyear 4042 Serie – Spektrumanalysatoren
Der Spektrumanalysator der Ceyear 4042 Serie ist ein neuer Basis-Spektrumanalysator von Ceyear mit einem Frequenzmessbereich von 9 kHz bis 20 GHz. Die 4042 Serie verfügt über ein tragbares Design, wiegt weniger als 6,5 kg und bietet zahlreiche Vorteile wie einen breiten Betriebsfrequenzbereich, hervorragende Leistungsdaten, schnelle Sweep-Geschwindigkeit, vielfältige Messfunktionen, hohe Mobilität und einfache Bedienung.
Die Spektrumanalysatoren der 4042 Serie bieten verschiedene Messmodi, darunter Echtzeit-Spektrumanalyse, Interferenzanalyse, AM/FM/PM-Analyse, Kanalscanner, Feldstärkemessung, Leistungsmessung, Spitzenleistungsmessung, IQ-Analyse, Phasenrauschmessung und Vektorsignalanalyse. Darüber hinaus verfügen sie über intelligente Messfunktionen wie Kanalleistung, OBW, ACPR, Emissionsmaske, C/N, Oberwellen- und Störaussendungsmessung. Unterstützt werden digitale Schnittstellen wie LAN, USB und HDMI.
Der 12,1-Zoll kapazitive Multi-Touch-Bildschirm der 4042 Serie ermöglicht eine komfortable und moderne Benutzerinteraktion. Das Gerät eignet sich für Forschung, Entwicklung und Prüfung industrieller Elektronikprodukte sowie für zahlreiche Anwendungsbereiche wie Kommunikationstests, Satellitenkommunikation, Mikrowellenkommunikation, wissenschaftliche Forschung und Lehre.
Hauptmerkmale
Frequenzmessbereich
9 kHz – 9 GHz / 20 GHz, standardmäßiger Vollband-Vorverstärker
HF-Leistungsdaten
DANL: -163 dBm/Hz (10 MHz – 2 GHz, Vorverstärker EIN, typisch)
SSB-Phasenrauschen: ≤ -113 dBc/Hz bei 100 kHz Offset und 1 GHz Trägerfrequenz, typisch
≤ -108 dBc/Hz bei 100 kHz Offset und 10 GHz Trägerfrequenz, typisch
TOI: +16 dBm bei 900 MHz, typisch
Absolute Amplitudengenauigkeit: ±1,0 dB, typisch
Schnelle Sweep-Geschwindigkeit
Sweep-Zeit < 33 ms bei 20 GHz Span und 3 MHz Auflösungsbandbreite
Sweep-Zeit < 4 s bei 1 GHz Span, 1 kHz Auflösungsbandbreite und schnellem FFT-Sweep-Modus
Vielfältige Messmodi
Spektrumanalyse, Echtzeit-Spektrumanalyse mit maximal 40 MHz Bandbreite, Interferenzanalyse mit Spektrogramm und RSSI, AM/FM/PM-Analyse, Kanalscanner, Feldstärkemessung, Leistungsmessung, Spitzenleistungsmessung, IQ-Analyse, EMI-Analyse, Phasenrauschmessung, Vektorsignalanalyse, Time-Gate-Funktion und weitere Messmodi.
Intelligente Messfunktionen
Kanalleistung, OBW, ACPR, Emissionsmaske, C/N, Oberwellen- und Störaussendungsmessung, Tune Listen, Multi-ACPR, IP3, CCDF und weitere Funktionen.
Vielfältige Hilfs- und Digitalschnittstellen
10-MHz-Referenzeingang und -ausgang, ZF-Ausgang bei Zero Span, LAN, USB, HDMI und weitere Schnittstellen.
Komfortable und schnelle Bedienung
12,1-Zoll kapazitiver Touchscreen mit Multi-Touch-Unterstützung, 6 unabhängige Marker, Unterstützung für Signalverfolgung und Peak-Tracking, 3 Anzeige-Traces, 6 Detektionsmethoden – Standard, positiver Peak, negativer Peak, Sampling, Mittelwert und Effektivwert – sowie HDMI-Ausgang.
Unterstützung externer Optionen und Zubehörteile
Unterstützt verschiedene externe Optionen und Zubehörteile wie USB-CW-Leistungssensor, USB-Spitzenleistungssensor, EMI-Nahfeldsonde und weitere Komponenten.
