Der Ceyear 1434AV/BV ist ein kosteneffizienter Vektorsignalgenerator mit einem Frequenzbereich von 9 kHz bis 3 GHz / 6 GHz / 7,5 GHz und einer maximalen Modulationsbandbreite von 240 MHz. Das Gerät verfügt über einen integrierten Baseband-Signalgenerator, der die Echtzeitgenerierung von mehr als 30 gängigen digitalen Modulationsformaten unterstützt, darunter PSK, QAM, FSK und MSK.

Darüber hinaus unterstützt der Generator die Wiedergabe arbiträrer Signalformen. In Verbindung mit einer entsprechenden Signalsimulationssoftware können Signale für unterschiedliche Kommunikationsstandards und -protokolle erzeugt werden, darunter 5G NR, LTE, WCDMA, GSM, WLAN und Bluetooth.

Das kompakte 2U-Gehäuse und ein Gewicht von nur etwa 4 kg sorgen für hohe Mobilität und ermöglichen eine platzsparende Integration in Messaufbauten. Dank des attraktiven Preis-Leistungs-Verhältnisses eignet sich die Serie 1434AV/BV für kosteneffiziente Testlösungen in unterschiedlichen Anwendungsbereichen, darunter Kommunikationstechnik, Industrieelektronik, Forschung und Entwicklung sowie Hochschulen und Ausbildungseinrichtungen.

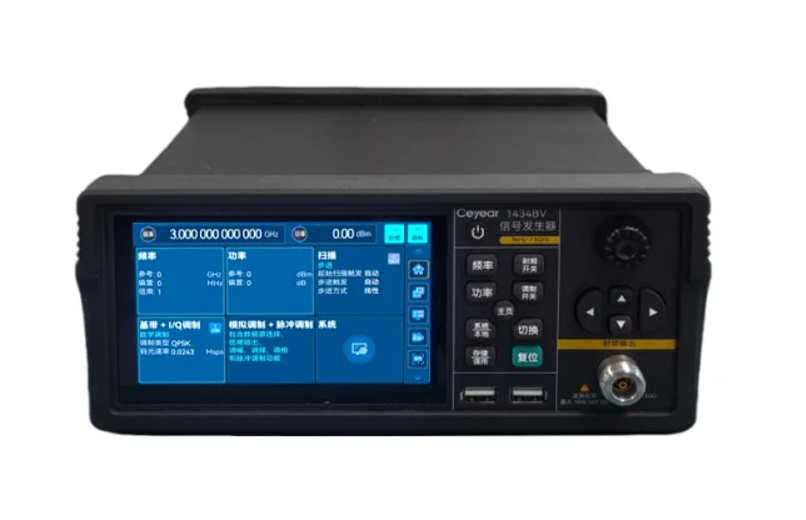

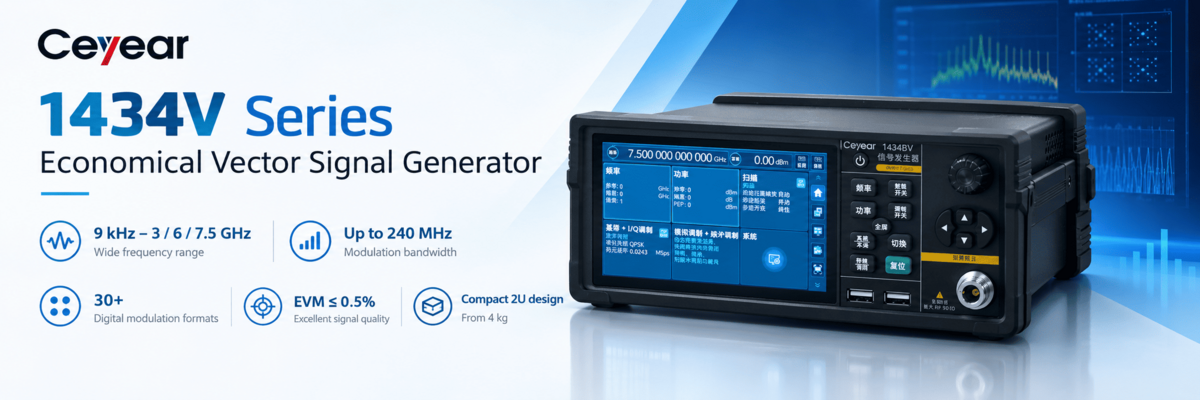

Ceyear 1434V Series: Kosteneffizienter Vektorsignalgenerator

Hauptmerkmale

• Frequenzbereich von 9 kHz bis 3/6 GHz beim 1434AV und bis 7,5 GHz beim 1434BV
• Großer Dynamikbereich der Ausgangsleistung
• Standardmäßige Modulationsbandbreite von 120 MHz, optional erweiterbar auf maximal 240 MHz
• Standardmäßig Echtzeitgenerierung von mehr als 30 digitalen Modulationsformaten
• Download und Wiedergabe benutzerdefinierter Simulationsdaten sowie Generierung von Signalen für verschiedene Kommunikationsstandards, darunter 5G NR, LTE, WCDMA, GSM, WLAN und Bluetooth
• Sehr gute Vektormodulationsperformance mit einem EVM von 0,5 % bei 5G NR und 3,5 GHz (Messwert)
• Standardmäßige Unterstützung von Frequenzmodulation (FM), Phasenmodulation (PM), Amplitudenmodulation (AM) und Pulsmodulation
• Schutz gegen Beschädigung durch rückgespeiste Leistung: DC 50 V, AC 50 W (1 GHz)
• Plattformübergreifender Client- und browserbasierter Zugriff zur Gerätesteuerung
• Unterstützung von USB-Leistungsmessern für Messwertanzeige sowie Kalibrierung und Kompensation der Leistungspegel-Flatness
• Aufzeichnung von SCPI-Befehlen und automatische Generierung programmierbarer Beispielprojekte in Qt, C# und C++

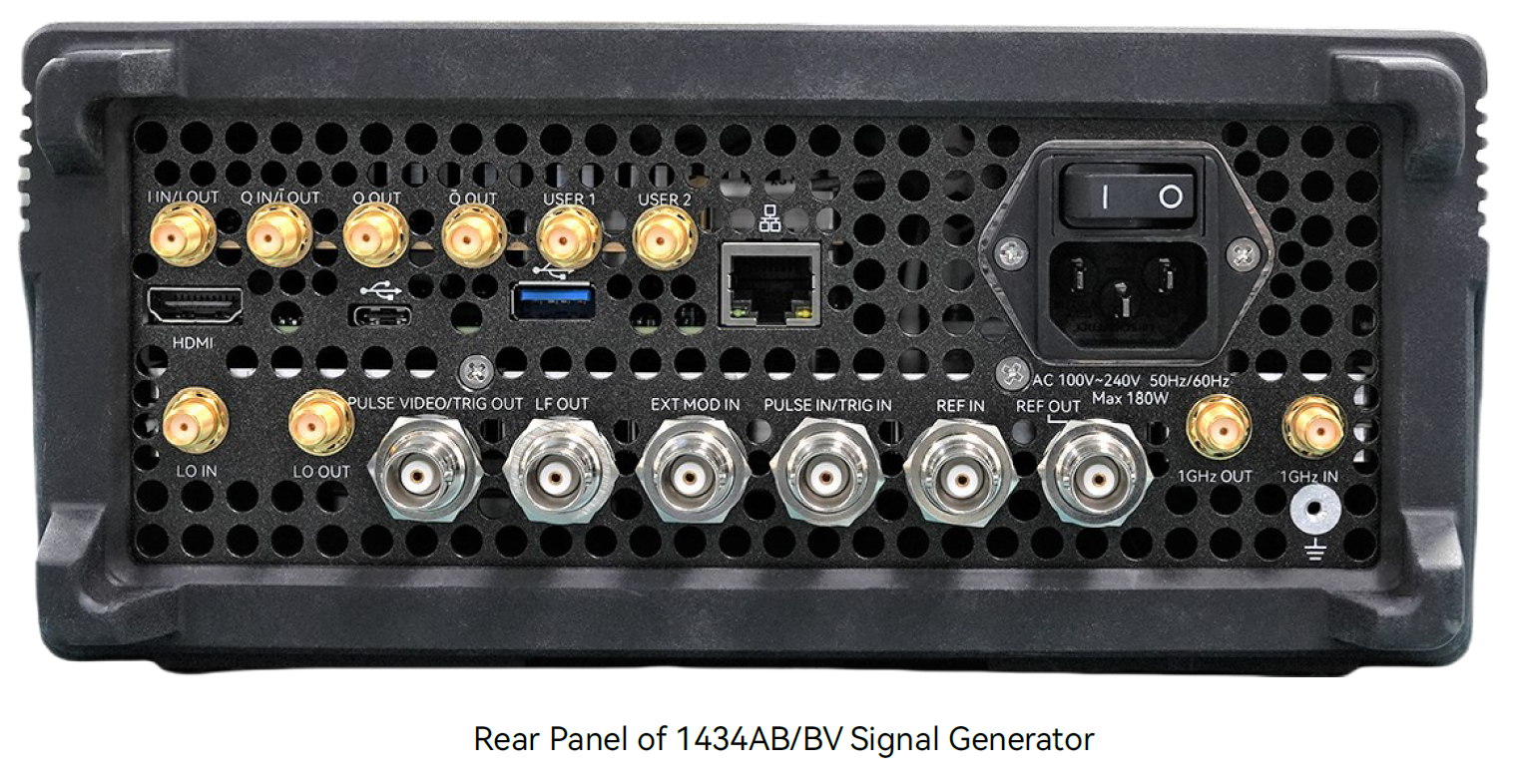

• Programmierbare Steuerung über USB- und LAN-Schnittstellen
• Schmales 2U-Gehäusedesign, das die Installation von zwei Geräten nebeneinander in einem standardmäßigen 19"-Rack ermöglicht. Mit einem Gewicht von nur etwa 4 kg lässt sich das Gerät einfach transportieren und flexibel einsetzen.

Maximale Modulationsbandbreite von 240 MHz

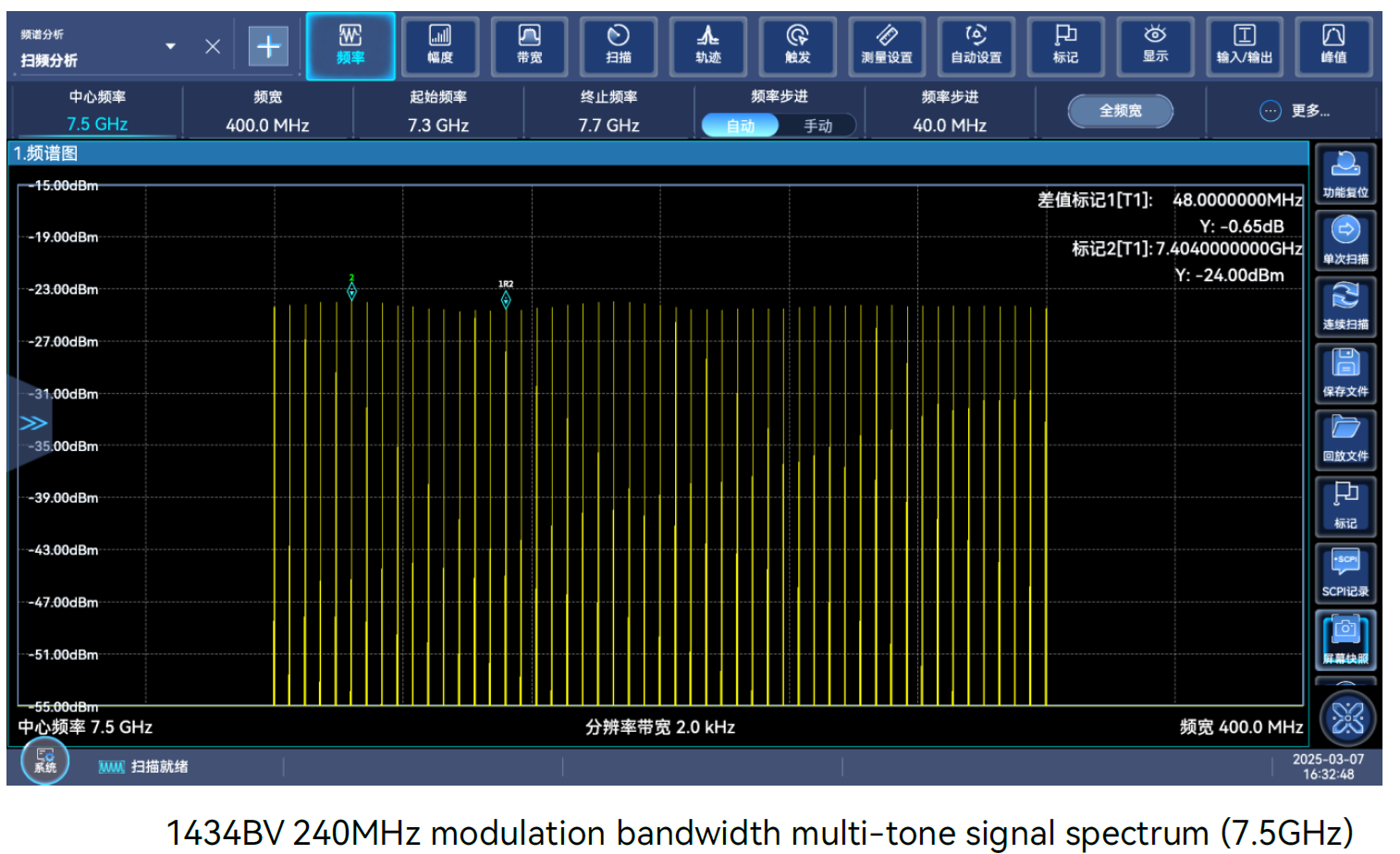

Der Vektorsignalgenerator 1434AV/BV bietet standardmäßig eine Modulationsbandbreite von 120 MHz, die auf maximal 240 MHz erweitert werden kann. Der Frequenzgang weist eine Abweichung von weniger als 1 dB auf.

Die flexibel wählbaren Bandbreiten von 120 MHz und 240 MHz ermöglichen die Anpassung des Generators an unterschiedliche Anforderungen in der Kommunikationstechnik, einschließlich Testanwendungen für 4G und 5G.

Hohe Zuverlässigkeit und großer Dynamikbereich der Ausgangsleistung

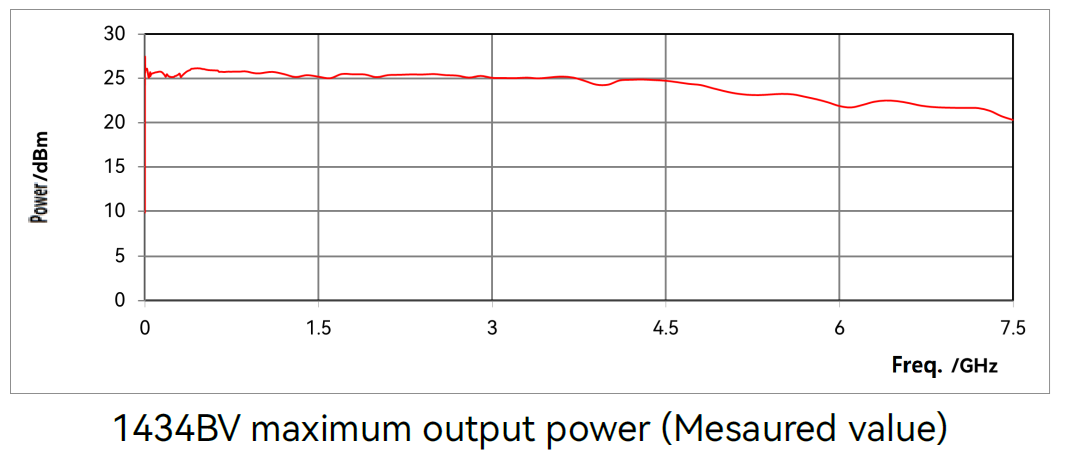

Der standardmäßig integrierte elektronische Abschwächer zeichnet sich durch hohe Zuverlässigkeit und einen großen Dynamikbereich aus. Er ermöglicht eine maximale Ausgangsleistung von +25 dBm (Messwert) und eine minimale Ausgangsleistung von −120 dBm.

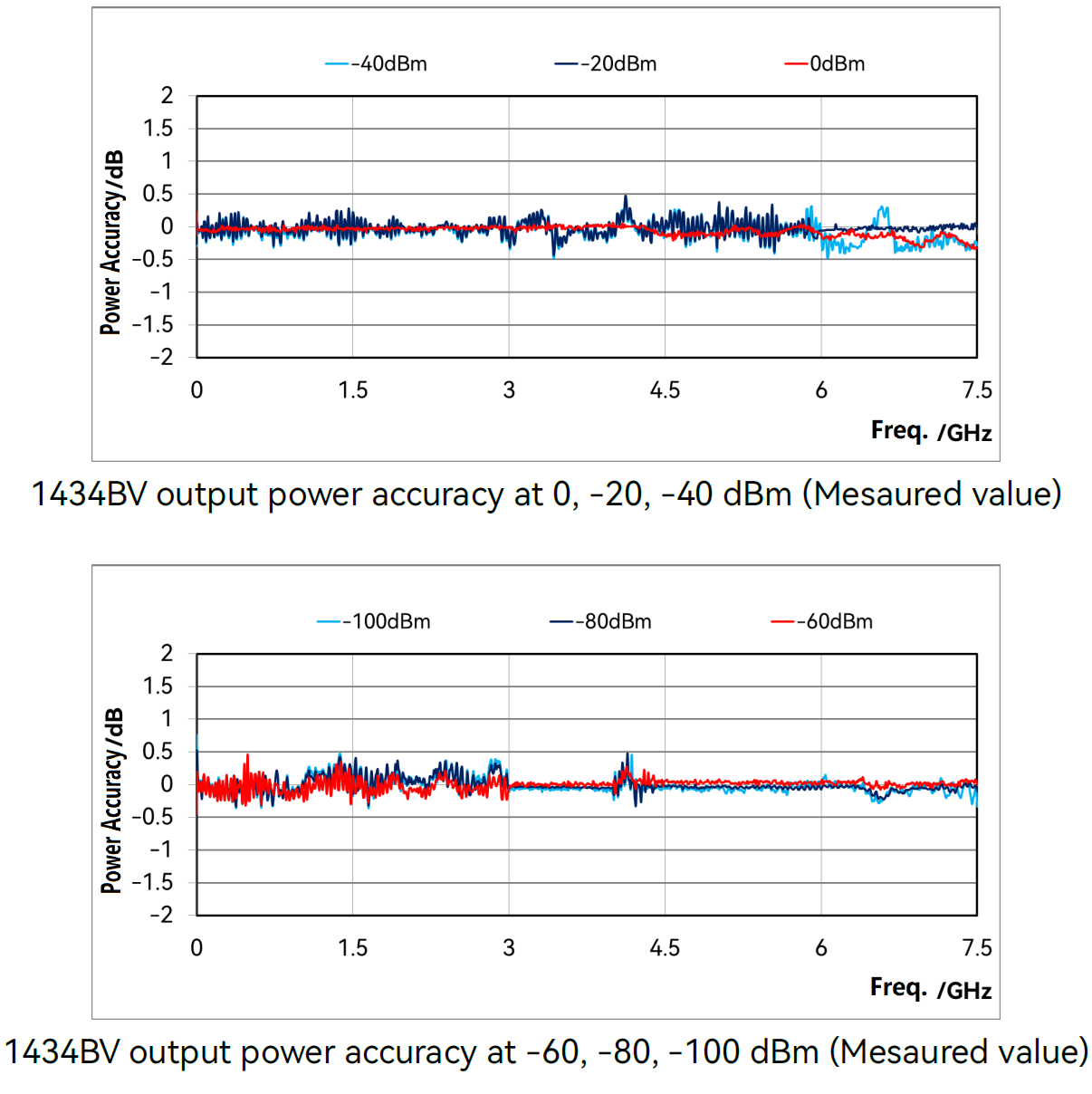

Die Leistungsgenauigkeit beträgt <0,5 dB (Messwert) und ermöglicht damit eine präzise Einstellung des Signalpegels über einen großen Ausgangsleistungsbereich.

Echtzeitgenerierung standardisierter digitaler Modulationssignale

Der 1434AV/BV unterstützt standardmäßig die Echtzeitgenerierung von mehr als 30 gängigen digitalen Modulationsformaten.

Im Vergleich zu Verfahren, die auf der Wiedergabe arbiträrer Signalformen basieren, reduziert die Echtzeitgenerierung die Signalerzeugungszeit erheblich und bietet damit einen deutlichen Geschwindigkeitsvorteil bei automatisierten Testabläufen und High-Speed-Testanwendungen.

Unterstützte Modulationsformate:

• PSK: BPSK, QPSK, QPSK 45° Offset, QPSK EDGE, AQPSK, OQPSK, π/4-QPSK, π/2-DBPSK, π/4-DQPSK, π/8-D8PSK, 8PSK, 8PSK EDGE
• QAM: 16, 32, 64, 128, 256, 512, 1024, 2048, 4096
• FSK: 2, 4, 8, 16, 32, 64 sowie benutzerdefiniertes FSK
• APSK: 16APSK, 32APSK
• ASK, MSK und benutzerdefinierte I/Q-Dateien

Hohe Vektormodulationsgenauigkeit

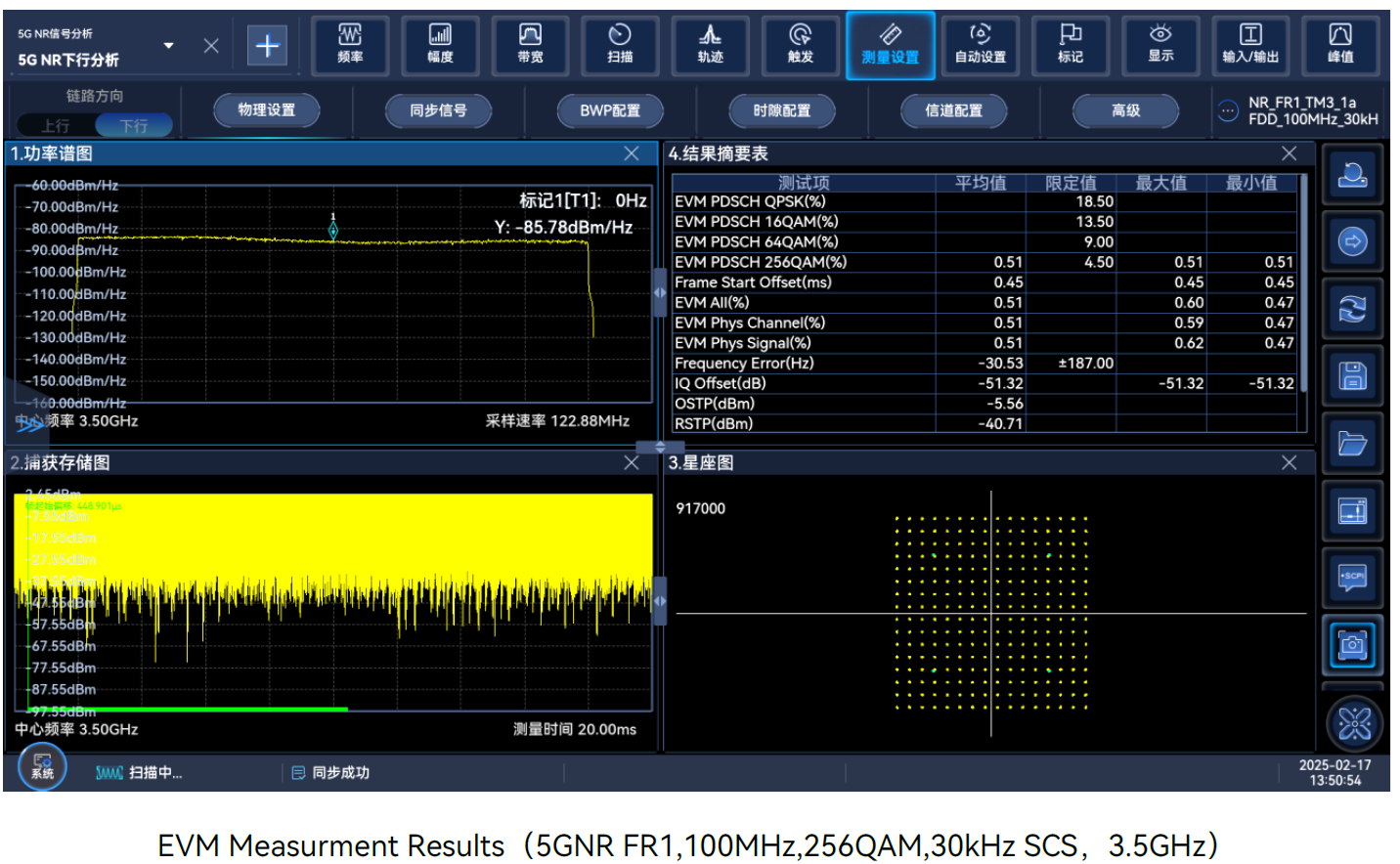

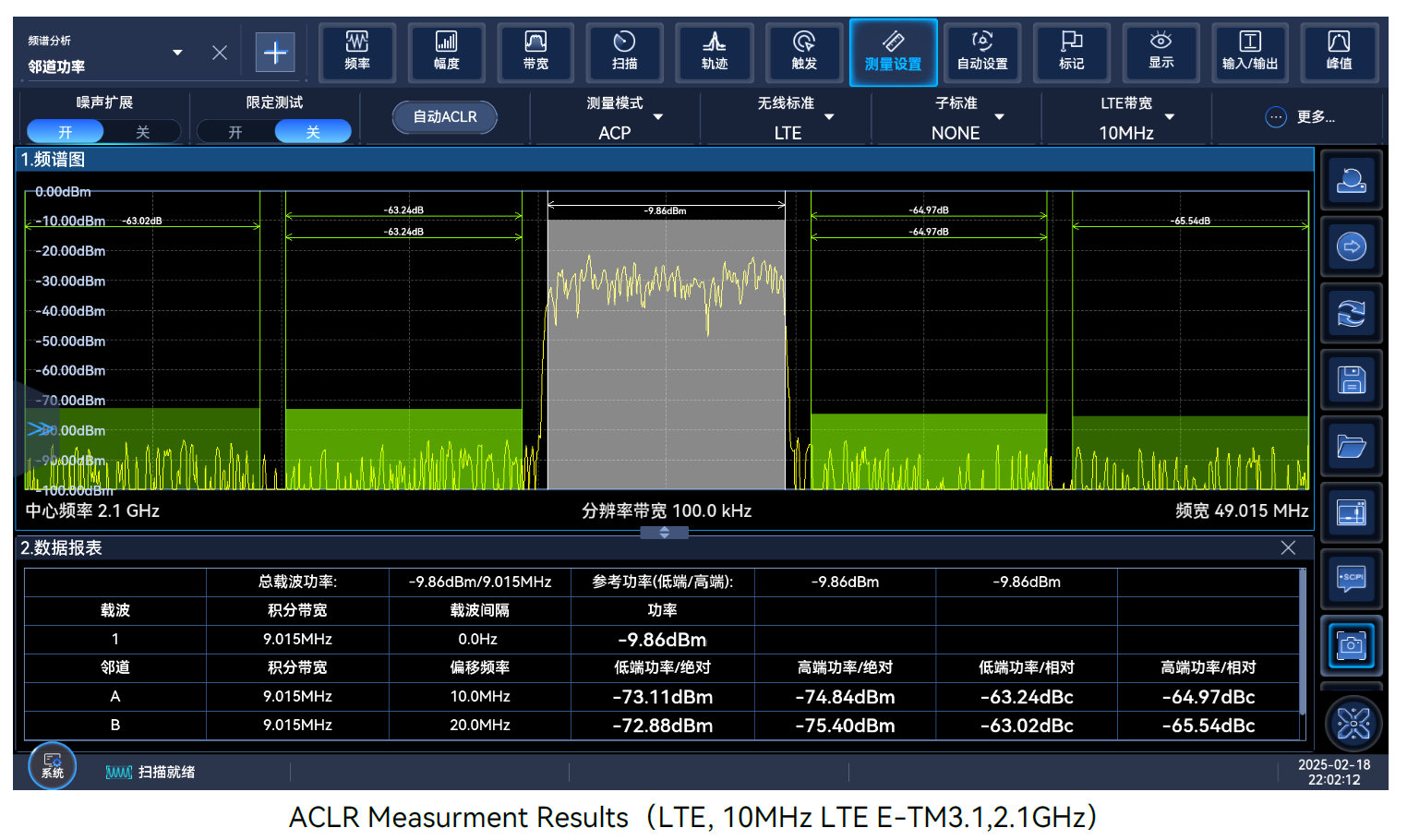

Der Vektorsignalgenerator 1434AV/BV bietet eine hohe Vektormodulationsgenauigkeit. Bei einem 5G-NR-Signal mit einer Trägerfrequenz von 3,5 GHz beträgt der gemessene EVM 0,5 %, während ein gemessener ACLR von −55 dBc erreicht wird.

Diese Performance ermöglicht den Einsatz des Generators sowohl zur Bewertung der Leistungsfähigkeit von Kommunikationsgeräten in R&D-Anwendungen als auch für Performance-Tests in Produktionslinien.

Download und Wiedergabe benutzerdefinierter Simulationsdaten für unterschiedliche Kommunikationsstandards

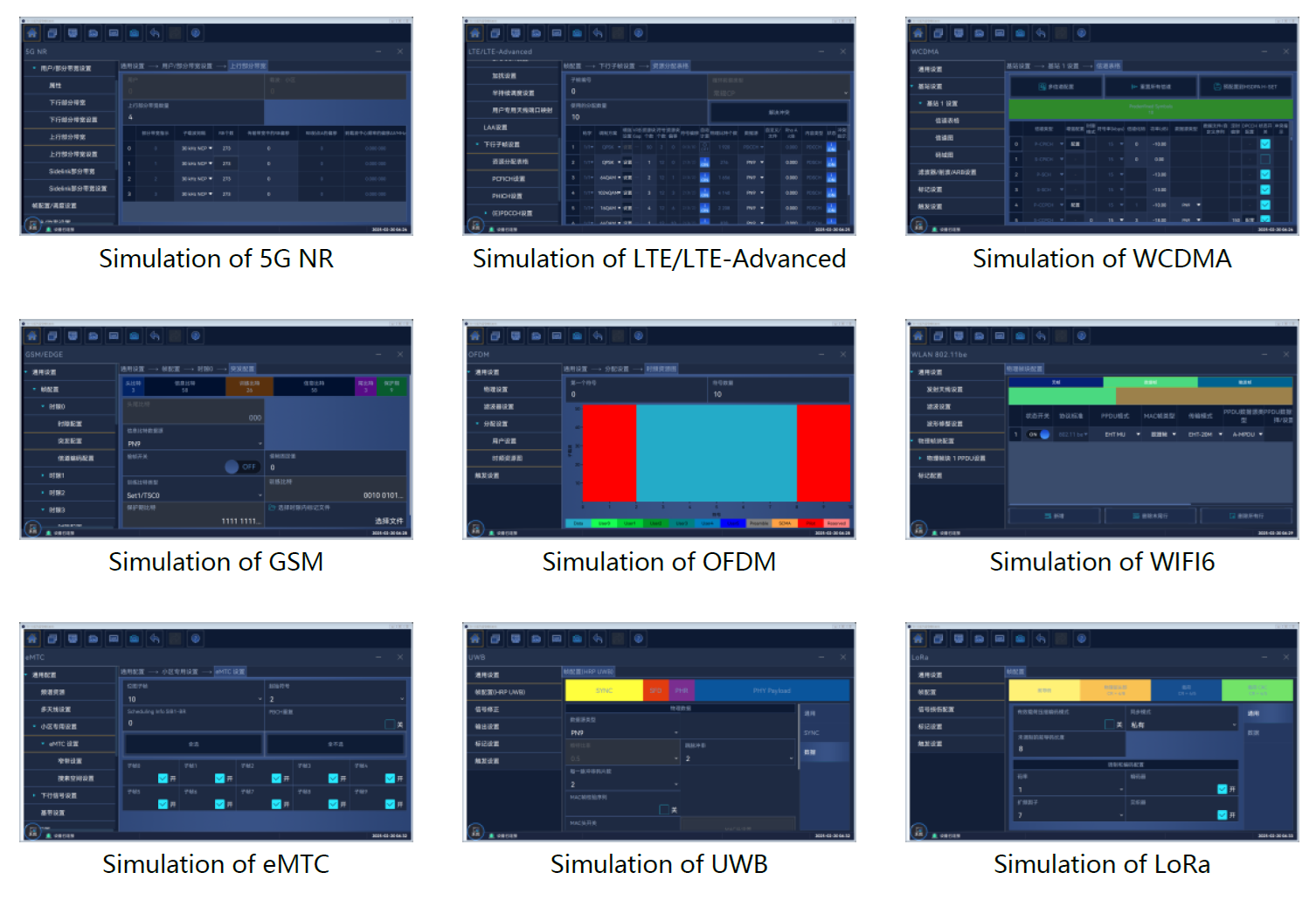

In Verbindung mit einer Signalsimulationssoftware ermöglicht der Vektorsignalgenerator 1434AV/BV die Erzeugung und den automatischen Download von Signalen für unterschiedliche Kommunikationsstandards und -protokolle.

Unterstützt werden unter anderem:

5G NR, LTE, WCDMA, GSM, WLAN, LoRa und Bluetooth.

Damit lässt sich der Generator flexibel für unterschiedliche Testszenarien bei der Entwicklung, Verifizierung und Produktion drahtloser Kommunikationsgeräte und -systeme einsetzen.

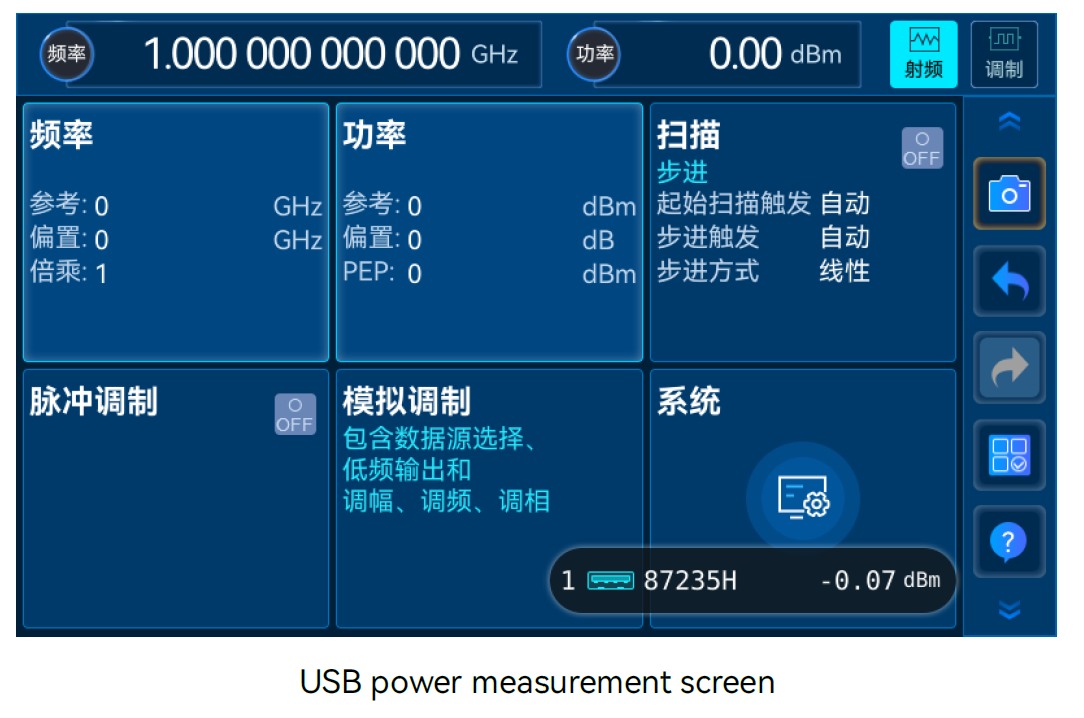

Unterstützung von USB-Leistungsmessern für Messwertanzeige sowie Flatness-Kalibrierung und -Kompensation

Der Vektorsignalgenerator 1434AV/BV unterstützt Leistungssensoren verschiedener Hersteller, darunter CSI Technology.

Die Sensoren können sowohl zur Anzeige von Leistungsmesswerten als auch zur Kalibrierung und Kompensation der Flatness des Ausgangsleistungspegels eingesetzt werden.

Dadurch lässt sich die Genauigkeit des Ausgangspegels insbesondere bei anspruchsvollen Mess- und Testanwendungen weiter verbessern.

Unterstützung der SCPI-Befehlsaufzeichnung

Der Vektorsignalgenerator 1434AV/BV unterstützt die Aufzeichnung von SCPI-Befehlen.

Auf Basis der aufgezeichneten Befehle können automatisch programmierbare Beispielprojekte in Qt, C# und C++ generiert werden. Dies vereinfacht die Entwicklung eigener Anwendungen für die automatisierte Gerätesteuerung.

In Verbindung mit den USB- und LAN-Schnittstellen erleichtert diese Funktion die Integration des Generators in automatisierte Testsysteme, Produktionslinien und kundenspezifische Messplätze.

Bezugsquelle

🔵 Die Vektorsignalgeneratoren der Ceyear 1434V-Serie können ab sofort über SEA Components GmbH, den offiziellen Ceyear-Partner in der Europäischen Union, bestellt werden. Für Vertriebsanfragen und Angebote kontaktieren Sie uns bitte unter tm@sea-ceyear.com
